一、概  述

        DH806A絕緣油介電強度測試儀是我公司全體科研技術人員，依據絕緣油測試的有關標準及規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強。

二、儀器特點

1. 儀器采用大容量單片機控制，工作穩定可靠；

2. 儀器設有溫濕度及時鐘顯示功能，并可定制紅外油溫測量。

3.儀器內設寬范圍看門狗電路降低了死機現象；

4. 多種標準選擇，儀器程序設有GB/T507-1986、GB/T507-2002、DL429.9、IEC156和自編程操作，能適應不同用戶的多種選擇；

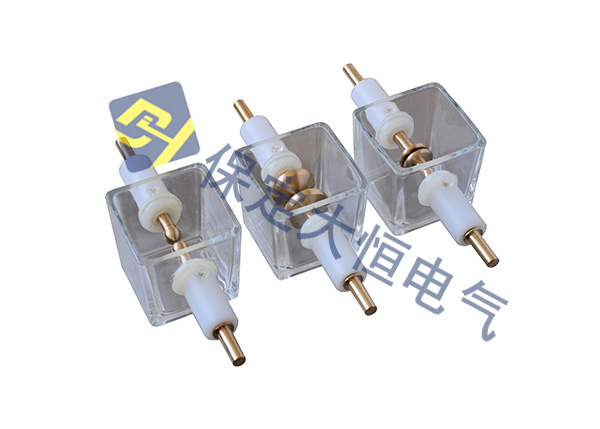

5．儀器油杯采用特種玻璃和高分子材料，精細加工而成，降低了漏油和腐蝕的發生；

6. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；

7. 儀器內部具有過流、過壓、短路等保護等功能，并具有極強的抗干擾能力，電磁兼容性好；

8. 可中英文隨意切換，滿足任意客戶需求；

9. 儀器自身具有數據分析功能，協助工作人員判定油品質量；

10. USB數據傳輸（選配）；

三、技術指標

1. 升壓器容量                1.5 kVA

2. 升壓速度                   0.5kV/s-5.0kV/s（每0.5遞增）十檔任選

                                    誤 差  0.2kV/s

3. 輸出電壓                   0～80 kV（可選）

4. 電壓精度                  ±（2%讀數+2字）

5. 電源畸變率               ＜1%

6. 電極間隙                  標準2.5 mm

7. 試驗次數                  6 次（1-9次可選）

8. 靜放時間                  900S(0-9000 S可選)

9.間隔靜止時間            300S(0-900 S可選)

10.攪拌時間                 15S（0-250S可選）

11.屏幕尺寸                 7寸彩色觸摸屏，可實現中英文切換

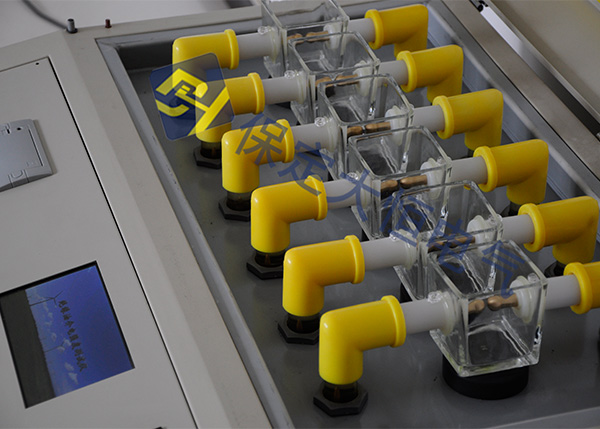

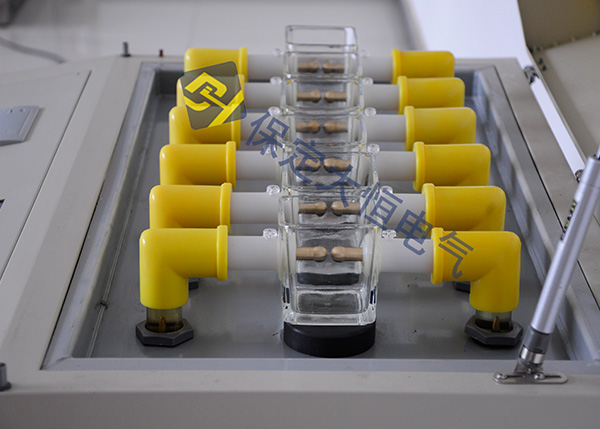

12.杯位                        六杯位可測

13. 外形尺寸                650mm×470 mm×410 mm

14. 儀器重量                42 kg

四、使用條件

1. 環境溫度                0～40℃

2. 相對濕度                ≤85%

3. 工作電源                AC 220V（1 ± 10%）

4. 電源頻率                50 Hz (1 ± 10%)

5. 功率消耗               ＜200 W
